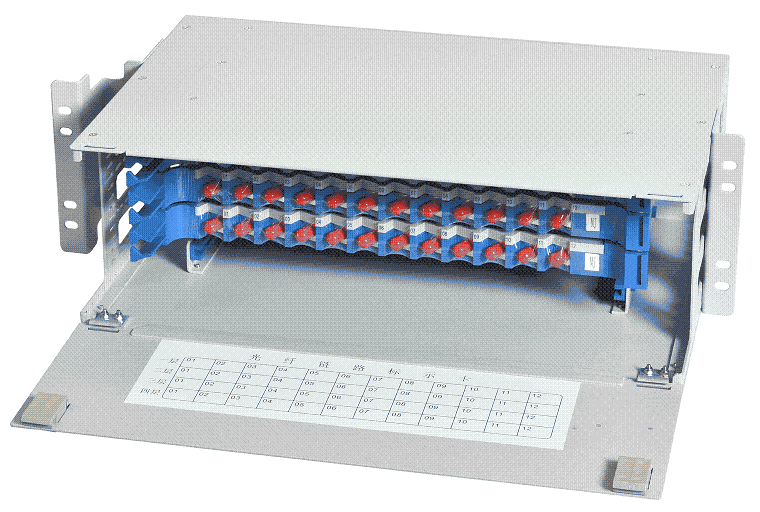

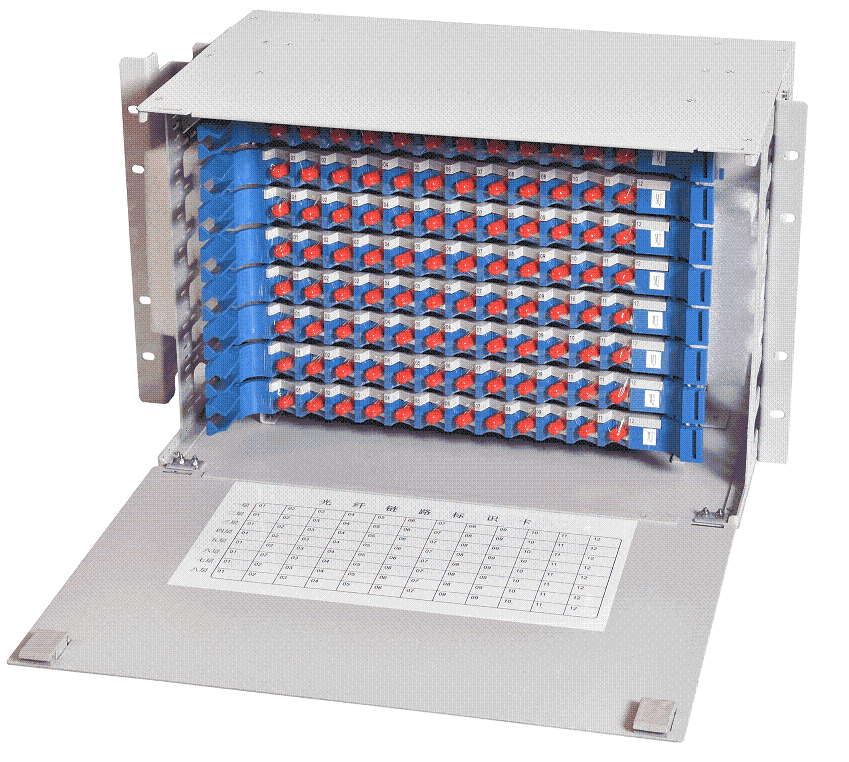

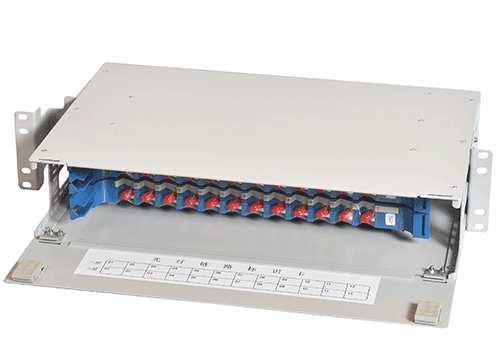

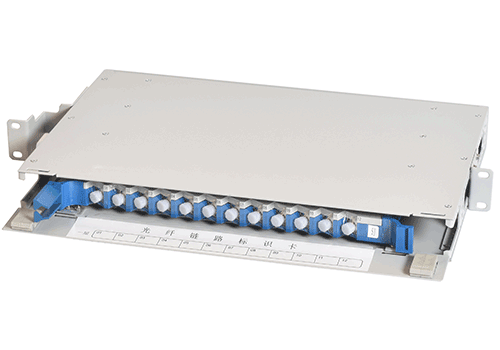

光纖熔接方法之光纖odf箱篇
光纖odf箱的光纖熔接方法有四大要素:準備工作、熔接過程、盤纖、整理.
一、準備
1、光纜的開撥（室外纜）
——中心束管式光纜根據現場的實際情況最短不得少于150 cm處開撥外護套,平行鋼絲的剪斷鋼絲,去除外護套，再距離10 cm 處開撥外護套,留下一根鋼絲去除外護套.
——層絞式光纜、非金屬光纜從160 cm處開撥外護套,去除外護套，留下10 cm的鋼絲或加強芯.
2、光纜的固定（a:配有分支架,b:沒有分支架）
a 根據從分支架進光纖odf箱托盤的長度裁剪合適套管,從開撥好的室外纜束管5 cm處開撥（暫時不要去除束管），穿過套管后去除束管并清潔露出裸纖（套管要緊貼光纜的根部）,用膠布將套管和光纜固定留出鋼絲或加強芯5—6cm,將光纜固定在分支架的鋼絲固定處和光纜固定處,套管固定在分支架的卡槽里,然后將套管從光纖配線箱的側后面進入配線箱,打開托盤將套管固定在托盤內.
b 根據固定光纜的位置進光纖odf箱托盤的長度裁剪合適套管,保留4-5cm鋼絲或加強芯,從開撥好的室外纜束管超出保留的鋼絲或加強芯處開撥（暫時不要去除束管）,穿過套管后去除束管并清潔露出裸纖（套管要緊貼光纜的根部）,用膠布將套管、鋼絲或加強芯和光纜固定,將光纜用扎帶固定在屏柜的側面,然后將套管從光纖配線箱的側后面進入配線箱,打開托盤將套管固定在托盤內.
3、熔接前的準備
根據托盤的盤纖布局裁剪合適的裸纖長度,并將每根裸纖套上熱縮套管.
二、熔接
光纖的色標：藍、橙、綠、棕、灰、白（本）、紅、黑、黃、紫、粉、青.
1、 熔接機的設定,打開熔接機的電源,根據光纜的種類在菜單中選擇合適的模式.
2、 光纖斷面端面的制備包括剝覆、清潔和切割這幾個環節.合格的光纖端面是熔接的必要條件,端面質量直接影響到熔接質量.撥除裸纖、尾纖的涂覆層3—4 cm,用酒精棉清潔,清潔后放入切割刀切割斷面,切割時,動作要自然、平穩、勿重、勿急,避免斷纖、斜角、毛刺及裂痕等不良端面的產生.切割好后放入熔接機的左右V型槽,小心壓上光纖壓板和光纖夾具,要根據光纖切割長度設置光纖在壓板中的位置,關上防風罩,按熔接鍵就可以自動完成熔接,在熔接機顯示屏上會顯示估算的損耗值.熔接的損耗值多模的大于0.05dB、單模的大于0.03dB的需要重新來過.將熱縮套管移動到熔接好的光纖接頭處放入加熱器進行熱縮.
三、盤纖
盤纖的方法,先將熱縮套管固定在托盤的卡槽內,然后在將倆側的余纖按照纖的走向順勢自然盤繞,靈活采用園、橢圓方法,盤纖的半徑越大,弧度越大,衰耗越小,所以一定要保持好一定的半徑,如果有特殊的長、短纖也可以采用S型,借助膠布固定.封蓋前仔細檢查有沒有可能造成斷纖的地方。
四、整理
將托盤插入光纖odf箱卡槽內,在插入卡槽時應注意套管的彎曲弧度,保證托盤在抽出和插入時不會造成套管內的裸纖折斷,做好托盤標識和鏈路標識.
