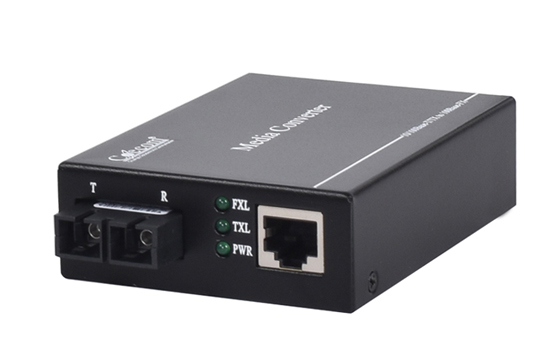

下面是光纖收發器指示燈所表示的含義:
PWR燈亮?xí)r表示DC5V電源正常工作
FX 100燈亮表示光纖傳輸速率為100Mbps
FX Link/Act燈長亮表示光纖鏈路連接正確;燈閃亮表示光纖中有數據在傳輸
FDX燈亮表示光纖以全雙工方式傳輸數據
TX 100燈亮表示雙絞線傳輸速率為100Mbps ,燈不亮表示雙絞線傳輸速率為10Mbps
TX Link/Act燈長亮表示雙絞線鏈路連接確;燈閃亮表示雙絞線中有數據在傳輸.
排除設備本身問題,以下是診斷各燈的故障的幫助
1、如果收發器的光口(FX)指示燈不亮?xí)r,請先確定光纖鏈路是否交叉鏈接?光纖跳線一頭是平行方式連接;另一頭是交叉方式連接.
2、如A收發器的光口(FX)指示燈亮、B收發器的光口(FX)指示燈不亮,則故障在A收發器端:一種可能是:A收發器(TX)光發送口已壞,因?yàn)锽收發器的光口(RX)接收不到光信號;另一種可能是:A收發器(TX)光發送口的這條光纖鏈路有問題(光纜或光線跳線可能斷了).
3、雙絞線(TP)指示燈不亮,請確定雙絞線連線是否有錯或連接有誤?請用通斷測試儀檢測;(不過有些收發器的雙絞線指示燈須等光纖鏈路接通后才亮)
4、有的收發器有兩個RJ45端口:(To HUB)表示連接交換機的連接線是直通線;(To Node)表示連接 交換機的連接線是交叉線;
5、有的發器側面有MPR開關:表示連接交換機的連接線是直通線方式;DTE開關:連接交換機的連接線是 交叉線方式.
以上就是南京科羿康光電設備公司為大家介紹的光纖收發器資訊,希望能夠幫到大家.歡迎有需要要的朋友咨詢.
