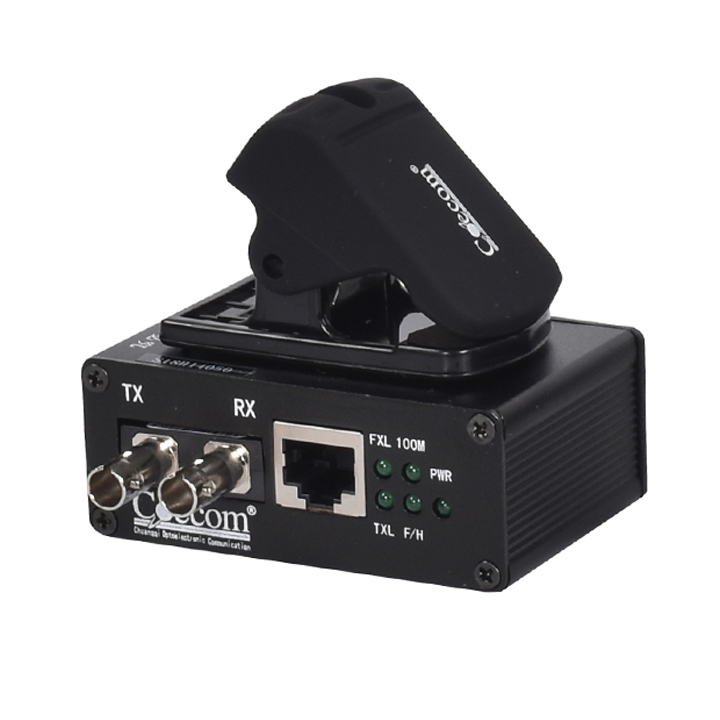

1、 首先看光纖收發器或光模塊的指示燈和雙絞線端口指示燈是否已亮?
A、如收發器的光口（FX）指示燈不亮,請確定光纖鏈路是否交叉鏈接?光纖跳線一頭是平行方式接收;另一頭是交叉方式連接.
B、如A收發器的光口（FX）指示燈亮而B收發器的光口（FX）指示燈不亮,則故障在A收發器端:一種可能是:A收發器（TX）光發送口已壞,因為B收發器的光口（RX）接收不到光信號;另一種可能是:A收發器（TX）光發送口的這條光纖鏈路有問題（光纜或光芒跳線可能斷了）.
C、雙絞線（TP）指示燈不亮,請確定雙絞線連線是否有錯或連接有誤?請用通斷測試儀檢測（不過有些收發器的雙絞線指示燈須等光纖鏈路接通后才亮）.
D、有的收發器有兩個RJ45端口:（To HUB）表示連接交換機的連接線是直通線;(To Node)表示連接交換機的連接線是交叉線.
E、有的收發器側面有MPR開關:表示連接交換機的連接線是直通方式;DTE開關:連接交換機的連接線是交叉線方式.
2、光纜、光纖跳線是否已斷?
A、光纜通斷檢測:用激光手電、太陽光、發光體對著光纜接頭或偶合器的一頭照光;在另一頭看是否有可見光?如有可見光則表明光纜沒有斷.
B、光纖連線通斷檢測:用激光手電、太陽光等對著光纖跳線的一頭照光;在另一頭看是否有可見光?如有可見光則表明光纖跳線沒有斷.
3、半/全雙工方式是否有誤?
有的收發器側面有FDX開關:表示全雙工;HDX開關:表示半雙工.
4、用光功率計儀表檢測
光纖收發器或光模塊在正常情況下的發光功率:多模2Km:-10db—18db之間;單模20公里:-8db—15db之間;單模60公里:-5db—12db之間;假如在光纖收發器的發光功率在:-30db—45db之間,那么可以判斷這個收發器有問題.
通過今天的介紹,相信大家對于光纖收發器有一定了解了.想更多地了解光纖收發器,歡迎廣大客戶前來咨詢.
