◎產品特點
1U機架安裝，顯示面操作面分離式設計
支持6組232/485/422輸入輸出，特別適合星型組網
支持6組485匯聚為1路485輸入輸出
單通道設計，每組232/485/422任選
單路電源接入，內置雙電源工作，多種電壓等級可選
◎產品說明
對6組1路RS-232/485/422光電信號集中管理;可將串口信號(232傳15米、485/422傳1.2公里)傳輸距離延長至多模光纖5公里、單模光纖20公里，最長可達百公里;提供6組485匯聚為1路485輸入輸出，方便接線;提供1路外電內置雙電模式，運行可靠;電源及信號端口電磁防護，特別適合工業現場點對多點實時數據穩定可靠地采集傳輸。
◎技術指標
光纖接口
光口數量:×6組
光口類型:默認雙纖SC，單纖或FC/ST可選
光口速率:84Mbps
光口特性:單模傳輸距離0-20公里;多模傳輸距離0-2公里。其他波長及傳輸距離訂制
電接口
物理接口: 8位歐式端子(3.81mm間距)
傳輸距離:232(≤15m)、485/422(≤1.2km)
傳輸速率:RS-232(300bps-115.2Kbps)、
RS-485/422(300bps-115.2kbps)
通道數量:6組單通道(1路232或1路485或1路422)
接入設備:232口可接入設備數=1
485(422)接12kΩ設備數≤32或接96kΩ設備數≤256
撥碼開關:每組撥碼開關用于485/422選擇，最后位撥碼開關用于開啟485匯總所有485可從此端口輸入輸出
測誤碼率:端口最高速率15分鐘無誤碼
電口保護:600W/1ms浪涌保護，15KV靜電保護
電源
電源接口:3位3.81mm鳳凰接線端子
電源特性:內置電源,ADC110～265三芯端子，±48/24/12供電可選
******功耗: < 15W
環境特性
工作溫度: 0～70°C/-40～85°C
儲存溫度: 0～70°C/-40～85°C
相對濕度: 5%～95%(無凝露)
機械特性
外殼材質:冷板
散熱方式:自然冷卻，無風扇
安裝方式:機架式
整機重量:2.6Kg
產品質保:1年

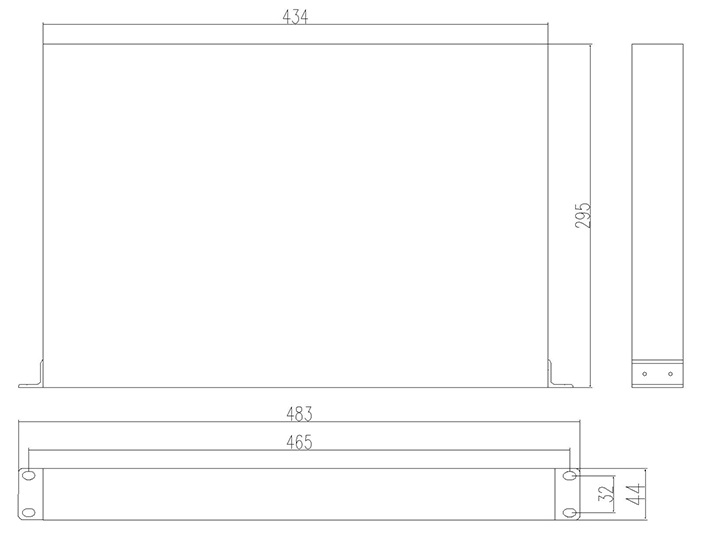

◎外形尺寸
◎安裝方式

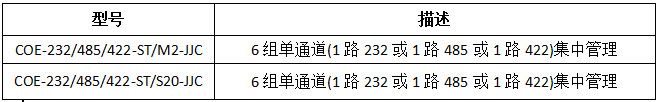

◎訂貨信息
